回転センサー

車輪、トランスミッション、エンジンなど様々な回転数を検出する回転センサーを紹介します。
ホールICを中心とした磁電変換素子を独自の手法にてパッケージングし、
小型・高精度・高信頼性を実現しています。

用途例

回転数検出センサー、クランク角センサー、カム角センサー、ABSセンサー

特徴

自動車、オートバイ、農機、船舶等での採用実績があり、30年以上の量産実績があります。
内部回路をモールドする事により耐振性を高めた仕様やコード出しなどにより取付け汎用性を高めた仕様となります。また、エンジンの点火タイミングの検出にも使用可能なタイミング検出センサー、回転方向を検出出来る位相差出力仕様もラインナップしています。内部キャリブレーション機能により、ギャップバラツキなど取付け環境のバラツキに対しても、安定したパルスを出力します。

特徴	TYPE名
ダイレクトコネクタ仕様	GT-1S ダイレクトコネクタ
コード引き出し仕様高耐振性（50G以上）	GT-1S
タイミング検出可能	GT-1T
回転方向検出可能	GT-1D
極低速回転検出可能	GT-2/GT-4

動作原理

センサーに対する磁性体の動きによって変化する磁力の強さ変化を検出して、対応するパルスを出力します。

製品ラインナップ

【GT-1S ダイレクトコネクタ】
［用途例］回転数検出センサー

トランスミッションのギヤの凹凸を非接触で検出するセンサーです。
出力は方形波で、センサー形状は変更が可能です。

購入情報 / 取扱説明書

プロダクトガイド

NANAKOYAにてご購入いただけます。

[取り扱い製品]

GT-1S ダイレクトコネクタ

取扱説明書をご覧になる前に、以下のご利用条件をお読みいただき、同意の上ご利用ください。

[ご利用条件]

取扱説明書の著作権は日本精機株式会社に帰属します。権利者の許諾を得ることなく、取扱説明書の内容の全部または一部を複製することは、禁止されております。但し、お客様が個人的用途に用いる場合限り、一部印刷できます。
取扱説明書の安全上のご注意は取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。
紙の取扱説明書の同梱をせずに、当サイトで公開している取扱説明書データのご利用をお願いしております。取扱説明書の内容について、改良や、取り付けに支障のない範囲の変更を行った場合に、過去のデータを公開していない場合がありますのでご了承ください。※紙の取扱説明書を同梱していませんが、地球環境保護のため、ご理解とご協力をお願いいたします。
製品には、取扱説明書を補足するために、安全に関する注意事項・正誤表などの取扱説明書以外の印刷物が同梱されている場合があります。当サイトではそれらの情報すべてが公開されているわけではありませんのであらかじめご了承ください。
当サイトで提供しております取扱説明書は、弊社が発売した製品のうちデータ提供が可能なもののみとなっております。ご希望の機種の取扱説明書が見当たらなかった場合はご容赦ください。
当サイトに掲載されている取扱説明書の機種について、すでに生産中止などの理由でご購入できない場合もありますので、あらかじめご了承ください。
当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによる損害を含む）が生じ、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、弊社は一切責任を負いませんことをご了承ください。
本サービスは予告なく変更、中止する場合があります。

[取扱説明書ダウンロード]

GT-1S-001

【GT-1S】
［用途例］回転数検出センサー

GT-1Sのコードタイプです。コネクタ及びハーネス仕様の変更により、フレキシブルな搭載を可能にし、高い耐振性（50G以上）を有しています。

プロダクトガイド

【GT-1T】
［用途例］クランク角センサー、カム角センサー

エンジンの点火タイミング等の検出に使用可能なタイミング検出センサーです。ダイレクトコネクタ仕様およびコード仕様を取り揃えています。

プロダクトガイド

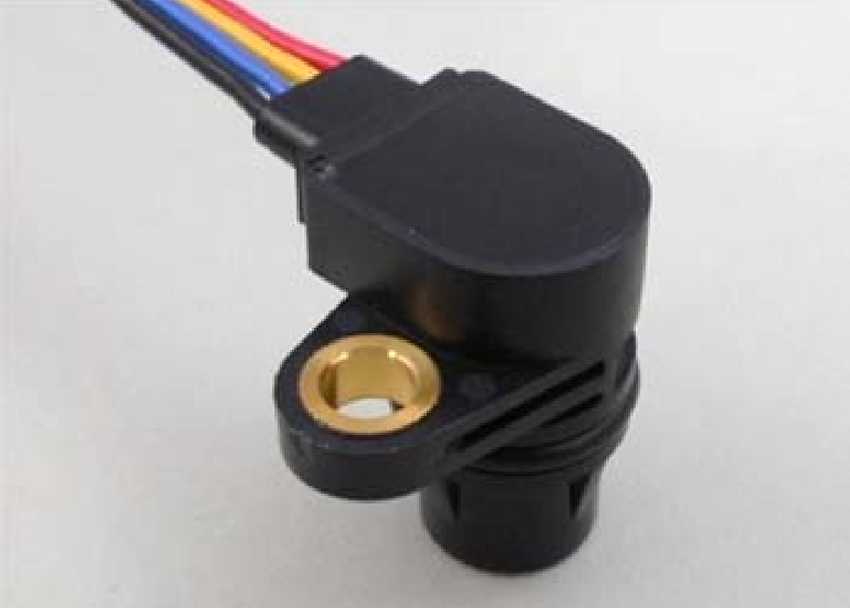

【GT-1D】
［用途例］回転方向検出センサー

回転数と回転方向を1つのセンサーで検出できる位相差出力仕様の回転センサーです。出力方式は2位相出力です。

購入情報 / 取扱説明書

プロダクトガイド
